Vaadin Web应用开发教程(29):UI布局-VerticalLayout和HorizontalLayout布局

jerry VaadinWeb 2015年11月25日收藏

VerticalLayout和HorizontalLayout 分别垂直和水平安排其中的UI组件。这是Vaadin框架中两个最为重要的布局方式。比如Window及其父类Panel 缺省的布局就为VerticalLayout。
这两种布局的基本用法如下：

VerticalLayout vertical = new VerticalLayout ();
vertical.addComponent(new TextField("Name"));
vertical.addComponent(new TextField("Street address"));
vertical.addComponent(new TextField("Postal code"));
main.addComponent(vertical);

改成使用HorizontalLayout ,显示如下：

此外可以通过setSpacing() 来修改UI组件之间的空隙，setComponnetAlignment 来修改UI组件的对齐方式。
要注意的是，布局中UI组件的实际占据的大小和位置和UI组件自身宽度和长度设置的不同有所不同。

比如对于VerticalLayout来说，如果其高度使用Sizeable.SIZE_UNDEFINED 将其设为“未定义”，则其高度自适应其包含的UI组件的高度，同理HorizontalLayout 布局的宽度为“未定义”HorizontalLayout 宽度也取决于其所包含的其她UI组件。

注：如果布局包含的UI组件使用了“百分比”来定义高度或宽度，则要求Layout必须定义对应的宽度或高度。但如果通过其中包含的某些UI组件可以确定布局的宽度或高度，在这种情况下可以不定义布局类的大小
比如：

// Vertical layout would normally have 100% width
VerticalLayout vertical = new VerticalLayout();

// Shrink to fit the width of contained components
vertical.setWidth(Sizeable.SIZE_UNDEFINED, 0);

// Label has normally 100% width, but we set it as
// undefined so that it will take only the needed space
Label label =
    new Label("\u2190 The VerticalLayout shrinks to fit "+
              "the width of this Label \u2192");
label.setWidth(Sizeable.SIZE_UNDEFINED, 0);
vertical.addComponent(label);

// Button has undefined width by default
Button butt = new Button("\u2190 This Button takes 100% "+
                         "of the width \u2192");
butt.setWidth("100%");
vertical.addComponent(butt);

这个例子使用VerticalLayout 布局，将其宽度设为“未定义”，而Button的宽度设为“100%”，此时如果没有Label组件，则必须为这个VerticalLayout 指定宽度，否则无法知道这个“100%”是哪个的“100%”。Label组件的宽度为“未定义”，其宽度取决于其显示字符的长度，在这个例子中，Button的宽度设为“100%”，因此与Label等宽。

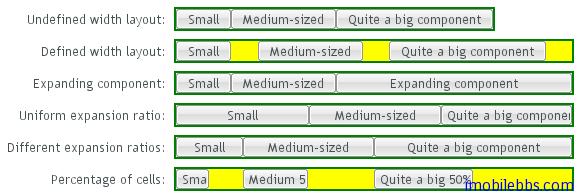

在指定指定布局大小的情况下，缺省情况是将其包含的UI组件均匀间隔排列。
例如使用HorizontalLayout，并指定其宽度为400px。

HorizontalLayout fittingLayout = new HorizontalLayout();
fittingLayout.setWidth("400px");
fittingLayout.addComponent(new Button("Small"));
fittingLayout.addComponent(new Button("Medium-sized"));
fittingLayout.addComponent(new Button("Quite a big component"));
mainWindow.addComponent(fittingLayout);

有些情况下，你可以希望其中某个UI组件占据所有剩余空间，可以为UI组件设置扩展比例（类似于Android 中权重）。扩展比例由方法Layout对象setExpandRatio()指定，第二个参数为扩展的权重。
比如修改上面代码，不均匀安排三个按钮，而是让阿第三个按钮占据所剩余的空间。

HorizontalLayout fittingLayout = new HorizontalLayout();
fittingLayout.setWidth("400px");
fittingLayout.addComponent(new Button("Small"));
fittingLayout.addComponent(new Button("Medium-sized"));
// This button will expand.
Button expandButton = new Button("Expanding component");
// Use 100% of the expansion cell's width.
expandButton.setWidth("100%");
// The component must be added to layout before setting the ratio.
fittingLayout.addComponent(expandButton);
// Set the component's cell to expand.
fittingLayout.setExpandRatio(expandButton, 1.0f);
mainWindow.addComponent(fittingLayout);

然而，如果Layout所包含的UI组件没有定义大小，（如没有使用如setWidth(100%))时，扩展比例则是应用到UI组件之间的空间。

HorizontalLayout layout = new HorizontalLayout();
layout.setWidth("400px");

// Create three equally expanding components.
String[] captions = { "Small", "Medium-sized",
			 "Quite a big component" };
for (int i = 1; i <= 3; i++) {
	Button button = new Button(captions[i-1]);
	layout.addComponent(button);

 // Expand ratios are 1:2:3.
	layout.setExpandRatio(button, i * 1.0f);
}
